Hallo,
habe mir vor kurzem eine Alarmanlage mit FB zugelegt.Ich möchte diese einbauen als Diebstahlschutz für meine Soundanlage.
Nun habe ich aber ein kleines Problem.Zur Anlage gehört ein Relais,welches mit dem Zündschloß gekoppelt werden muß.Genau an dieser Stelle komme ich nicht weiter.Der Stecker am Zündschloß hat 6 Pin`s wovon 5 belegt sind.Leider habe ich bis jetzt noch nicht die Schaltbelegung(Stufe 0 , Stufe 1 , Stufe 2 (starten) rausbekommen.Auch mit dem,was ich hier im Board gefunden habe,kann ich nicht so recht was mit anfangen.
Mein Carisma ist ein 95-iger Modell.
Ich habe auch mal ein Bild mit ran gehangen zur besseren Veranschaulichung.Die Problemstellen habe ich rot markiert.Vielleicht kann mir da ja jemand helfen.
Gruß Daniel
Anschlußprobleme Alarmanlage Carisma
Thema bewerten
daniel-dm 24.12.2007, 19:15
12 Beiträge • Seite 1 von 1
- 0 Beobachter
- 0 Lesezeichen,
- 825 Zugriffe,
Moin,
Also eigentlich brauchst du anscheinend ja nur einen geschalteten Plus, den du aber nicht unbedingt vom Zündschloss direkt nehmen musst, diesen geschalteten Plus findest du zum Beispiel auch am Radio, da kommt man auf jedenfall gut ran. Ich weiß natürlich nicht, wo du die ganze Steuerung montiert hast.
Also mein Tipp: Nimm dir den geschalteten Plus vom Radio. Wenn du nicht weisst welcher das ist kannst du das ganz einfach messen.
Gruß bigfoot
Also eigentlich brauchst du anscheinend ja nur einen geschalteten Plus, den du aber nicht unbedingt vom Zündschloss direkt nehmen musst, diesen geschalteten Plus findest du zum Beispiel auch am Radio, da kommt man auf jedenfall gut ran. Ich weiß natürlich nicht, wo du die ganze Steuerung montiert hast.
Also mein Tipp: Nimm dir den geschalteten Plus vom Radio. Wenn du nicht weisst welcher das ist kannst du das ganz einfach messen.
Gruß bigfoot
+0
Ich möchte sterben wie mein Opa, im Schlaf.
Und nicht schreiend, wie sein Beifahrer
Und nicht schreiend, wie sein Beifahrer
Hallo,
Danke für Deine Antwort.

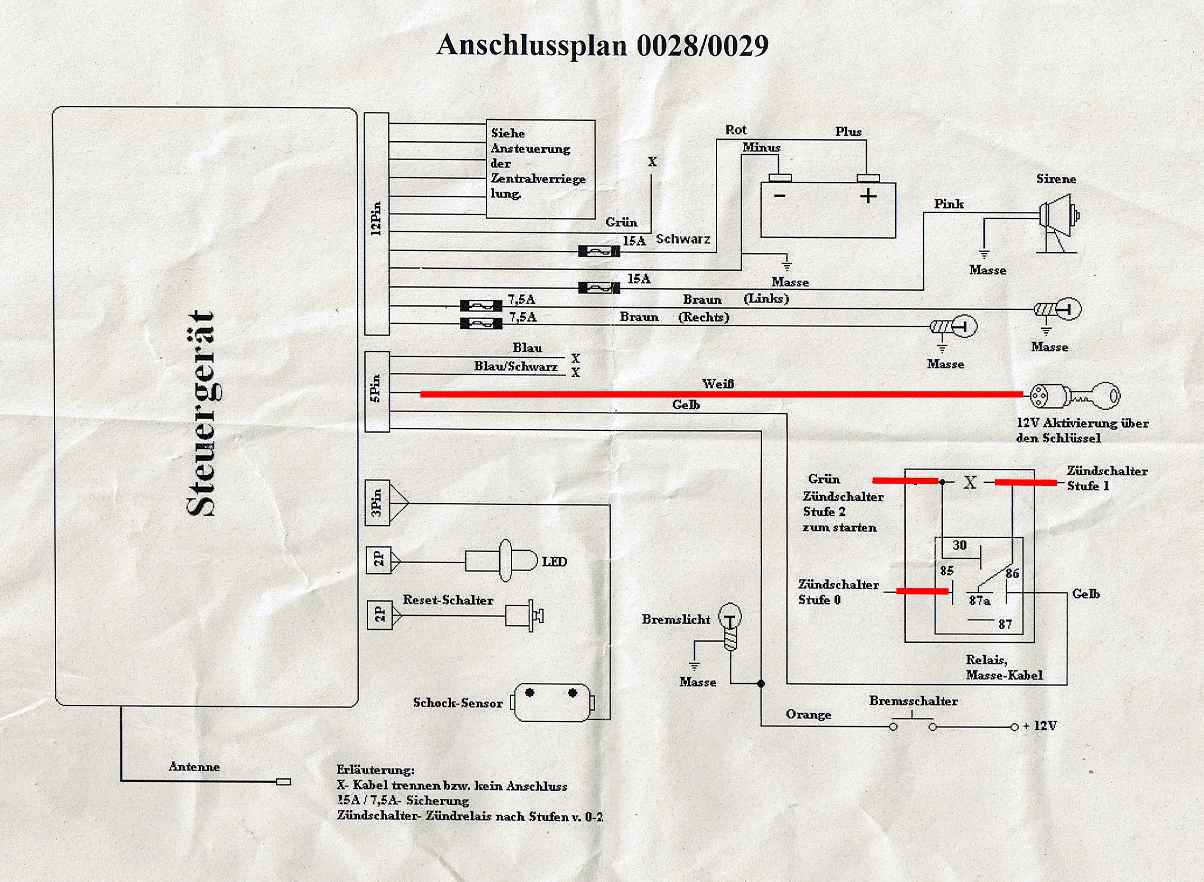

Das geschaltete Plus wäre ja nicht mal das Problem.An dem Relais sind ja dann noch zwei grüne Kabel,welche irgendwo zwischen geklemmt werden müssen.Auf dem Anschlußplan steht ja dazu Zündschalter Stufe 1 und Zündschalter Stufe 2. Zwischen den Kabeln ist ein "X" . Das heißt Kabel trennen.Das ist eher mein Problem,da weiß ich nicht weiter. Diese Stellen hatte ich auch rot auf dem Bild markiert.Die Steuerung habe ich auf der Fahrerseite hinter dem Frontlautsprecher montiert.
Gruß Daniel
Danke für Deine Antwort.
Das geschaltete Plus wäre ja nicht mal das Problem.An dem Relais sind ja dann noch zwei grüne Kabel,welche irgendwo zwischen geklemmt werden müssen.Auf dem Anschlußplan steht ja dazu Zündschalter Stufe 1 und Zündschalter Stufe 2. Zwischen den Kabeln ist ein "X" . Das heißt Kabel trennen.Das ist eher mein Problem,da weiß ich nicht weiter. Diese Stellen hatte ich auch rot auf dem Bild markiert.Die Steuerung habe ich auf der Fahrerseite hinter dem Frontlautsprecher montiert.
Gruß Daniel
+0
Moin,
Achso, jetzt verstehe ich, also dann hast du ja jetzt "Stufe 1" vom Zünschloss, ich werd gleich mal in die E-Pläne für dein Auto schauen und dann mal sehen ob ich dir da weiter helfen kann.
Gruß bigfoot
Achso, jetzt verstehe ich, also dann hast du ja jetzt "Stufe 1" vom Zünschloss, ich werd gleich mal in die E-Pläne für dein Auto schauen und dann mal sehen ob ich dir da weiter helfen kann.
Gruß bigfoot
+0
Ich möchte sterben wie mein Opa, im Schlaf.
Und nicht schreiend, wie sein Beifahrer
Und nicht schreiend, wie sein Beifahrer
Hallo,
danke finde ich echt Klasse von Dir.
Werde auf Antwort von Dir warten.
Gruß Daniel
danke finde ich echt Klasse von Dir.
Werde auf Antwort von Dir warten.
Gruß Daniel
+0
Sooooo, ich hab mich mal durch über 300Seiten gewühlt, ich denke ich bin fündig geworden.
Leider is das Bild zu groß, um es hier hochzuladen, gib mir einfach mal deine E-Mail Addy und ich schicke es dir.
Gruß bigfoot
Leider is das Bild zu groß, um es hier hochzuladen, gib mir einfach mal deine E-Mail Addy und ich schicke es dir.
Gruß bigfoot
+0
Ich möchte sterben wie mein Opa, im Schlaf.
Und nicht schreiend, wie sein Beifahrer
Und nicht schreiend, wie sein Beifahrer
bigfootHH hat am 26.12.2007, 20:03:Leider is das Bild zu groß, um es hier hochzuladen, ...
Zu groß, komprimier es doch, muss ja kein 2 MB oder 5000x5000 Pixel oder so sein.
+0
Forum Anwendungsvorschrift:
if ($ahnung == false or $problem == true)
{ read Carisma FAQ; use SEARCH; use GOOGLE; }
else
{ use brain; make post; }
if ($ahnung == false or $problem == true)
{ read Carisma FAQ; use SEARCH; use GOOGLE; }
else
{ use brain; make post; }
Moin,
Stimmt an komprimieren habe ich gar nicht gedacht, ich hab auch so einen Bilderverkleinerer, aber irgendwie is das entweder zu groß, oder so klein, das man es nicht erkennen kann.
Gruß bigfoot
Stimmt an komprimieren habe ich gar nicht gedacht, ich hab auch so einen Bilderverkleinerer, aber irgendwie is das entweder zu groß, oder so klein, das man es nicht erkennen kann.
Gruß bigfoot
+0
Ich möchte sterben wie mein Opa, im Schlaf.
Und nicht schreiend, wie sein Beifahrer
Und nicht schreiend, wie sein Beifahrer
Hallo,
Danke für das Bild.Ich hatte dieses auch schon in Erwägung gezogen.
Ich habe nun auch noch einen Durchgangsprüfer.Da kann ich dann mal gleich alles
kontrollieren,ob die Anschlüsse bei mir auch so sind wie auf dem Bild.
Besten Dank nochmal
Gruß Daniel
Danke für das Bild.Ich hatte dieses auch schon in Erwägung gezogen.
Ich habe nun auch noch einen Durchgangsprüfer.Da kann ich dann mal gleich alles
kontrollieren,ob die Anschlüsse bei mir auch so sind wie auf dem Bild.
Besten Dank nochmal
Gruß Daniel
+0
Moin,
Kein Thema, ich versuche zu helfen wo ich kann, also wenn nochirgendwas ist meld dich einfach nochmal.
Gruß bigfoot
Kein Thema, ich versuche zu helfen wo ich kann, also wenn nochirgendwas ist meld dich einfach nochmal.
Gruß bigfoot
+0
Ich möchte sterben wie mein Opa, im Schlaf.
Und nicht schreiend, wie sein Beifahrer
Und nicht schreiend, wie sein Beifahrer
Hallo,
also ich habe jetzt mal das Bild genommen und meinen Durchgangsprüfer und habe das Ganze mal durchgespielt. Ja,was soll ich sagen,hat mit den Anschlüssen alles super gestimmt.Hab hier auch mal die Belegung der einzelnen Pins für den Stecker am Zündschloß.Die Kabelfarben beziehen sich auf mein 95-iger Modell des Carisma`s.
Pin 6 : Anlasser (starten) , Schwarz/Gelb
Pin 5 : geschaltetes Plus , Stellung "ACC" , Blau/Rot
Pin 1 : geschaltetes Plus , Stellung "ON", Blau
Pin 2 : Dauerplus , Weiß
Den Pin 3 habe ich dann nicht mehr getestet,da ich ihn nicht weiter brauche.
Also,nochmals Danke. War`ne super Info mit dem Bild von Dir.
Gruß Daniel
also ich habe jetzt mal das Bild genommen und meinen Durchgangsprüfer und habe das Ganze mal durchgespielt. Ja,was soll ich sagen,hat mit den Anschlüssen alles super gestimmt.Hab hier auch mal die Belegung der einzelnen Pins für den Stecker am Zündschloß.Die Kabelfarben beziehen sich auf mein 95-iger Modell des Carisma`s.
Pin 6 : Anlasser (starten) , Schwarz/Gelb
Pin 5 : geschaltetes Plus , Stellung "ACC" , Blau/Rot
Pin 1 : geschaltetes Plus , Stellung "ON", Blau
Pin 2 : Dauerplus , Weiß
Den Pin 3 habe ich dann nicht mehr getestet,da ich ihn nicht weiter brauche.
Also,nochmals Danke. War`ne super Info mit dem Bild von Dir.
Gruß Daniel
