Carisma Domstrebe - brauche Maße

wenn du in der Mittagspause das schaffst, dann hab ich nichts dagegen ..
Soll für die Anfrage erstmal dienen ...

Ich hab die polierte Alu Strebe von Sandtler und sie ist ausgebaut. Ich kann ja unabhängig von Nokx dann auch mal messen und so

So. Hab ebend bei meine Domstrebe (Ultra Racing) alles ausgemessen und in meine Zeichnung eingetragen. werde diese heute abend hochladen nachm einscannen.
Hab auch ebend gesehen, das die Domstrebe schon anfängt zu rosten

Oha, wo denn?

@Nokx
Danke dir für die Mühe ..

@Angel
Würde mich freuen ..

besser mehr als nichts.

Danke

meine is nur bisschen dreckig, aber sonst sieht sie aus wie neu...
is bei dir der lack an den domen abgeplatzt?

So, hier ist nun das Bild mit den Maßen. Falls eine Zahl undeutlich sein sollte, sag bescheid. Kann bei bedarf noch jede Zahl am PC digital neu schreiben...

@ Snake
jein. An den Verschraubungen ists minimal eingerissen die Pulverbeschichtung (Domstrebe bereits 7-8x ein bzw ausgebaut).
Damit konnte ich aber leben, weils normal ist. Mich stört mehr die Rostbraune verfärbung an den Schweißnähten ein Stück weiter. Quasi von der Grundplatte auf den Domen 90° nach oben. Die verbindung...

Danke Nokx
Kann sein dass du den innendurchmesser an den Domen mit dem Abstand der Befestigungslöcher vertauscht hast?

-- hinzugefügt am Do 14. Mär 2013, 21:09:

Wäre froh wenn auch noch andere Varianten von Domstreben abgemessen werden.

wartech24 schrieb:14.03.2013, 21:07Danke Nokx
Kann sein dass du den innendurchmesser an den Domen mit dem Abstand der Befestigungslöcher vertauscht hast?

Nein. Weil die Domstrebe ca. etwas über ein Drittel um den Dom geht. Deswegen hab ich den Durchmesser von Außenkanten Metall bis Außenkante Metall vom Dom (wo das Schwarze vom Domlager rausguckt) gemessen.
Fall die angefertigte Domstrebe komplett rumgehen soll auf alle 3 Befestigungen, damit der über den Dom geht. Hätte ich ein Radius angegeben, wärs wahrscheinlich noch schwieriger gewesen.

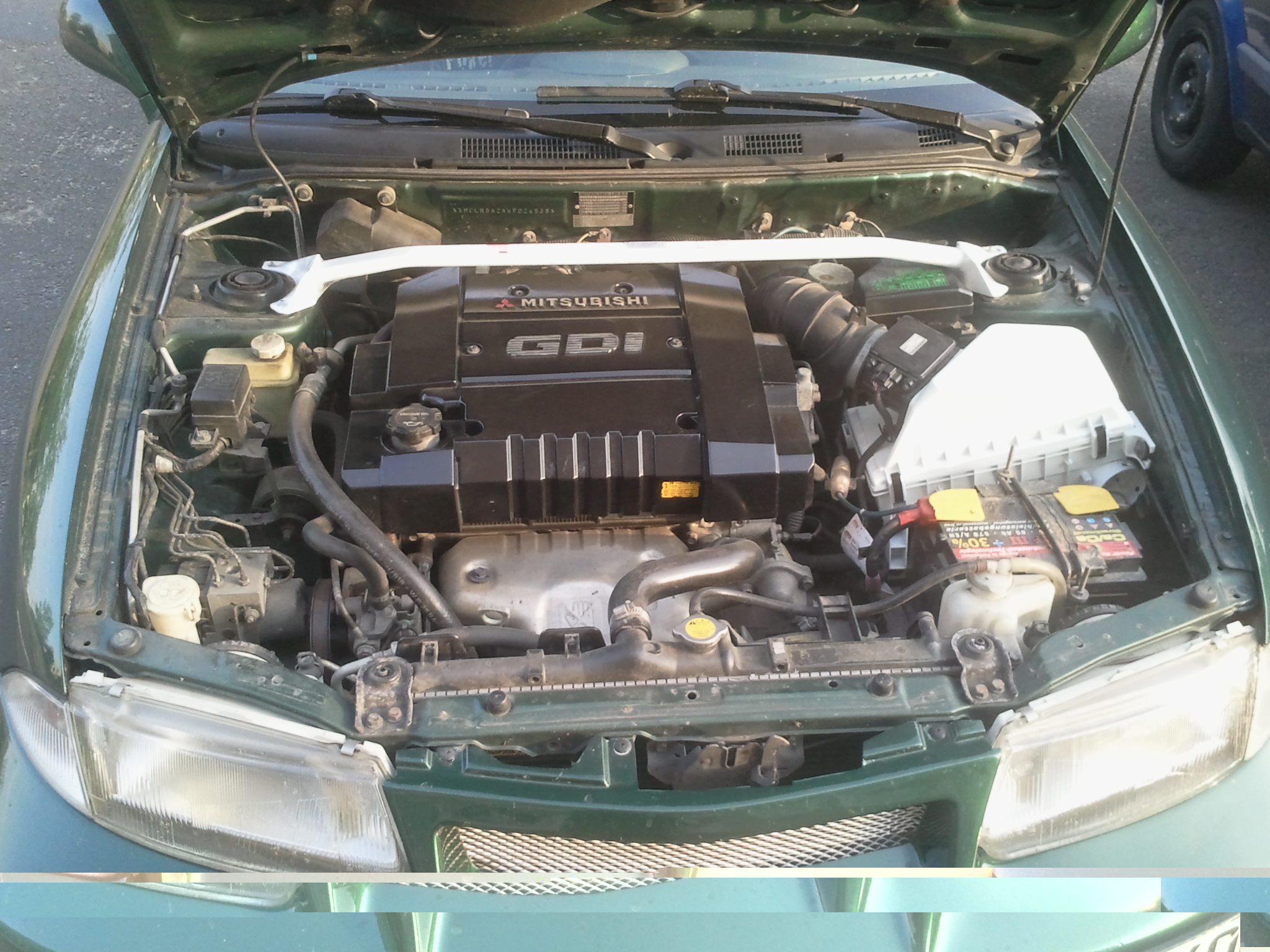

Hab mal das Bild von der Ausgebauten angehängt als Vergleich. (neuzustand, falls jemand den Rost sucht )

innen ist mit 117 angegeben und Befestigung mit 110 ..

habs nochmal versucht zu verdeutlichen per Zeichnung.

Das obrige Selbstgezeichnete verwirrt etwas, weil ich dort fast einen Halbkreis hab, was aber nicht ganz der realität entspricht.

Das Thema ist nicht vergessen und bin immer noch an der Sache dran.

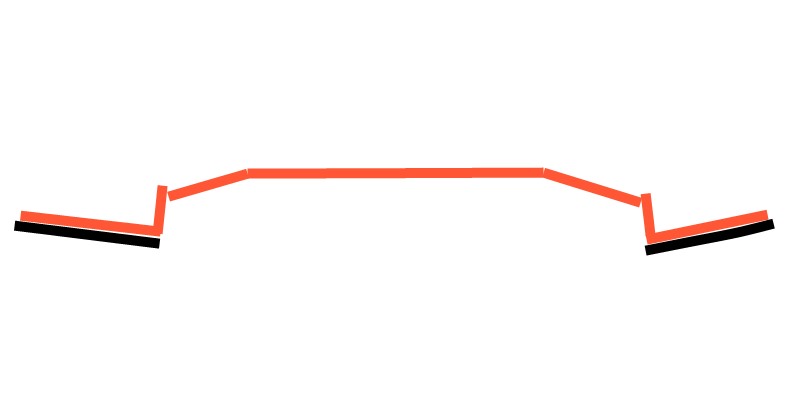

Habe jetzt nicht genauer hingeschaut, doch hätte noch ne Frage: ist die Befestigungsfläche gerade oder leicht nach innen gewinket? Damit ihr besser versteht was ich damit meine, habe ich eine kleine Zeichnung hinzugefügt.

Dann kommt noch die Frage ob es mehr Interessenten gibt, oder ich sie nur für mich herstellen lassen soll.
Bei grösserer Menge würde das vielleicht paar Euros günstiger kommen.
Preislich weiss ich noch nicht wieviel es wird. Erstmal müssen die ganzen Sachen abgemessen und ne Zeichnung gemacht werden damit die bei der Herstellung sich danach richten können.

Wenn ich mich nicht täusche auf meinen Bildern. Ist diese sehr leicht gewinkelt wie auf der zeichnung
